地形图

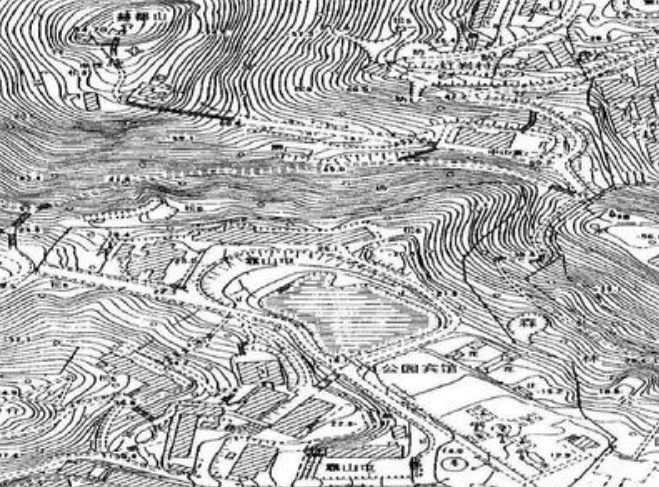

地形图指的是地表起伏形态和地理位置、形状在水平面上的投影图。具体来讲，将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并按一定的比例尺缩绘到图纸上，这种图称为地形图。如图上只有地物，不表示地面起伏的图称为平面图。平面地形图又分为等高线地形图和分层设色地形图。

地形图指比例尺大于1∶100万的着重表示地形的普通地图（根据经纬度进行分幅，常用有1：100万，1：50万，1比25万，1：15万，1：10万，1：5万等等）。由于制图的区域范围比较小，因此能比较准确而详细地表示地面地貌水文、地形、土壤、植被等自然地理要素，以及居民点、交通线、境界线、工程建筑等社会经济要素。地形图是根据地形测量或航摄资料绘制的，误差和投影变形都极小。地形图是经济建设、国防建设和科学研究中不可缺少的工具；也是编制各种小比例尺普遍地图、专题地图和地图集的基础资料。不同比例尺的地形图，具体用途也不同。

地形图是详细表示地表上居民地、道路、水系、境界、土质、植被等基本地理要素且用等高线表示地面起伏的一种按统一规范生产的普通地图。

测绘方法

人们看到一张张反映地球表面形态和面貌的地形图是相当复杂的。不论是地形起伏变化的山区，还是河流湖塘水网密集的水乡平原，图上各种各样的地貌和地物符号都准确地反映了地面的实际情况。它们是怎样测绘出来的呢？

这首先要明确确定地形图上的每个点位需要的三个基本要素：方位、距离和高程。同时这三个基本要素还必须有起始方向、坐标原点和高程零点作依据。

用一张固定在图板上的白纸测绘地形图时，一开始先要对图板定向，这可根据事先测量的大地控制点作为起始方向来定向；在简易测图中，也可用指北针来定向。图板定向后，就要确定测图点在图纸上的位置，对于纳入国家统一的基本地形图的测绘，是有统一规范的坐标展点要求的；但对于小面积局部地区测绘，可假设独立的平面直角坐标系原点，即可着手按测方位和距离两要素的方式，测定地面上其它任何点的平面坐标位置。至于点的高程，由于国家高程系统已在全国各地布设了很多统一高程基准的水准点可供利用，一般均可用水准测量方法连测到测图区，因此在测图时采用视距三角高程测量的方法就可同时测定出任何一点的点位和高程。

我们知道，地面上任何地貌和地物的描绘都可用其变换点所组成的线条反映出来。地貌可用等高线反映出其高低和形态变化；地物如房屋、道路、河流等均可用其变换特征点所构成的线条表示出来；有不少特殊的地貌和地物还有专门的图例符号来表示。因此，测绘地形图的工作实际上就是测定并表示地面上所有地貌和地物的特征点。当然，不同比例尺的地形图，也还有个对特征点的取舍和繁简综合问题。

随着测绘科学技术的发展和进步，现代地形图的大量艰巨的测绘工作也已由传统的野外白纸测图转向室内的航空摄影测绘和航天遥感测绘，并已逐渐迈向全数字化、自动化测图。
